[Azure] VPN Gateway (VNet-to-Vnet 연결 구성) with Azure Portal

** 참고문서 :https://learn.microsoft.com/ko-kr/azure/vpn-gateway/vpn-gateway-howto-vnet-vnet-resource-manager-portal

VNet-to-Vnet VPN 게이트웨이 연결 구성: Azure Portal - Azure VPN Gateway

---

[실습1. VPN 게이트웨이를 통해 VNet-VNet 연결 (with Azure Portal)]

•

---

#1. VNet1 설정



VNet1에 대한 값:

• 가상 네트워크 설정
  • 이름: VNet1
  • 주소 공간: 10.1.0.0/16
  • 구독: 사용할 구독을 선택합니다.
  • 리소스 그룹: TestRG1
  • 위치: 미국 동부
  • 서브넷
    • 이름: FrontEnd
    • 주소 범위: 10.1.0.0/24
• 가상 네트워크 게이트웨이 설정
  • 이름: VNet1GW
  • 리소스 그룹: 미국 동부
  • 세대: 2세대
  • 게이트웨이 유형: VPN을 선택합니다.
  • VPN 유형: 경로 기반을 선택합니다.
  • SKU: VpnGw2
  • 가상 네트워크: VNet1
  • 게이트웨이 서브넷 주소 범위: 10.1.255.0/27
  • 공용 IP 주소: 새로 만들기
  • 공용 IP 주소 이름: VNet1GWpip

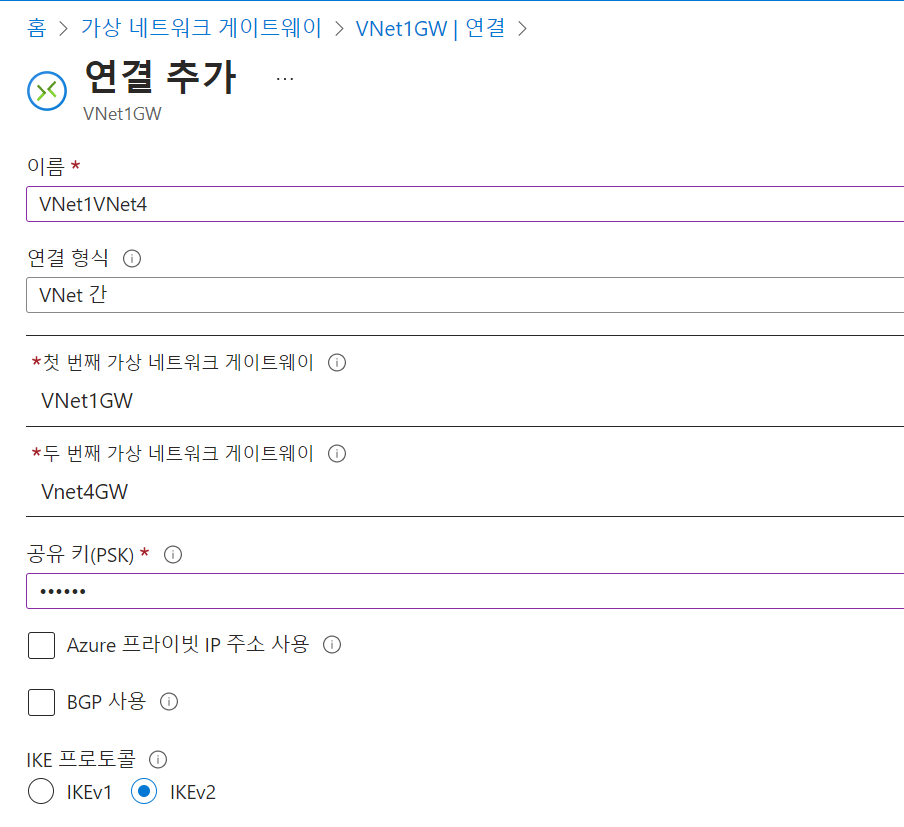

• 연결
  • 이름: VNet1toVNet4
  • 공유 키: 공유 키를 직접 만들 수 있습니다. VNet 간 연결을 만들 때 값이 일치해야 합니다. 이 연습에서는 abc123을 사용합니다.

---

#2. VNet4 설정



VNet4에 대한 값:

• 가상 네트워크 설정
  • 이름: VNet4
  • 주소 공간: 10.41.0.0/16
  • 구독: 사용할 구독을 선택합니다.
  • 리소스 그룹: TestRG4
  • 위치: 미국 서부
  • 서브넷
  • 이름: FrontEnd
  • 주소 범위: 10.41.0.0/24

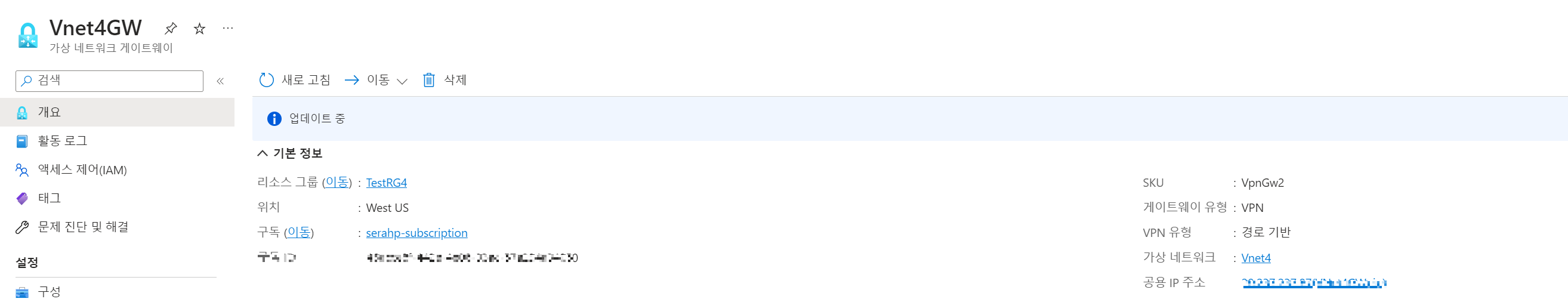

• 가상 네트워크 게이트웨이 설정
  • 이름: VNet4GW
  • 리소스 그룹: 미국 서부
  • 세대: 2세대
  • 게이트웨이 유형: VPN을 선택합니다.
  • VPN 유형: 경로 기반을 선택합니다.
  • SKU: VpnGw2
  • 가상 네트워크: VNet4
  • 게이트웨이 서브넷 주소 범위: 10.41.255.0/27
  • 공용 IP 주소: 새로 만들기
  • 공용 IP 주소 이름: VNet4GWpip

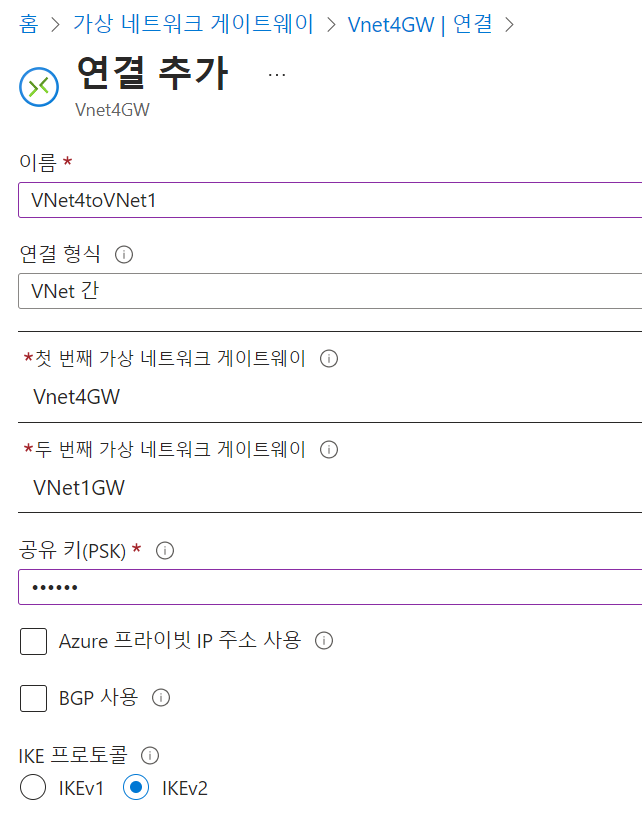

• 연결
  • 이름: VNet4toVNet1
  • 공유 키: 공유 키를 직접 만들 수 있습니다. VNet 간 연결을 만들 때 값이 일치해야 합니다. 이 연습에서는 abc123을 사용합니다.

---

#3. 연결 확인



VPN 게이트웨이를 통해 VNet-VNet 연결이 잘 이루어진 것을 확인가능하다.
