엔드포인트란?

1. 엔드포인트 : AWS 퍼블릭 서비스로 프라이빗 연결을 제공하는 기능
ㄴ게이트웨이 엔드포인트 : AWS 퍼블릭 서비스 중 S3, DynamoDB에 대한 연결
ㄴ인터페이스 엔드포인트 : 위 대상 외에 나머지 AWS 퍼블릭 서비스에 대한 연결

2. 엔드포인트 서비스 : 사용자가 지정한 서비스 대상에 대한 프라이빗 연결

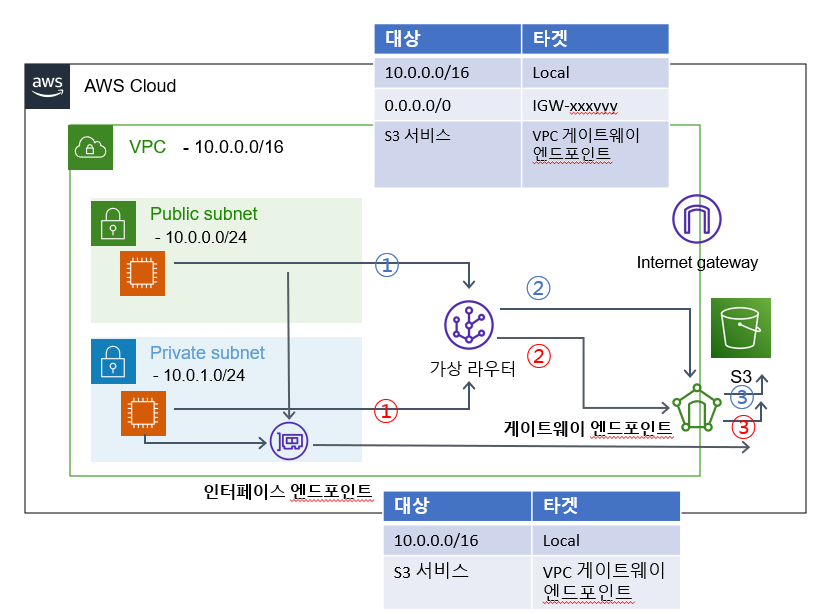

실제 EC2 인스턴스에서 서울 리전에 존재하는 S3 서비스의 DNS 주소로 접근시,

퍼블릭 인스턴스는 인터넷 구간을 통해 통신하여 접근할 수 있으나

프라이빗 인스턴스는 통신할 수 없다.

따라서, 'VPC 엔드포인트' 기능을 활용하여

모든 네트워크가 S3과 통신이 가능하고, 외부 인터넷이 아닌 AWS 내부 네트워크를 통해 통신해보자

1. CloudFormation으로 기본 환경 구성

[VPC 엔드포인트 코드]

이전 글에서 사용했던 코드에

  Endpoint:
    Type: AWS::EC2::VPCEndpoint
    Properties:
      RouteTableIds:
        - !Ref CloudNetaPublicRT
        - !Ref CloudNetaPrivateRT
      VpcId: !Ref CloudNetaVPC
      ServiceName: !Sub 'com.amazonaws.${AWS::Region}.s3'

해당 코드를 추가해준다.

[최종 코드 완성본]

Parameters:
  KeyName:
    Description: Name do an esisting RC2 KeyPair to enable SSH access to the instances. Linked to AWS Parameters
    Type: AWS::EC2::KeyPair::KeyName
    ConstraintDescription: must be the name of an existing EC2 KeyPair.

Resources:
  CloudNetaVPC:# VPC
    Type: AWS::EC2::VPC
    Properties:
      CidrBlock: 10.0.0.0/16
      Tags:
        - Key: Name
          Value: CloudNeta-VPC

  CloudNetaPublicSN:# 퍼블릭 서브넷
    Type: AWS::EC2::Subnet
    Properties:
      VpcId: !Ref CloudNetaVPC
      AvailabilityZone: !Select [ 0, !GetAZs '' ]
      CidrBlock: 10.0.0.0/24
      Tags:
        - Key: Name
          Value: CloudNeta-Public-SN

  CloudNetaPrivateSN: # 프라이빗 서브넷
    Type: AWS::EC2::Subnet
    Properties:
      VpcId: !Ref CloudNetaVPC
      AvailabilityZone: !Select [ 2, !GetAZs '' ]
      CidrBlock: 10.0.1.0/24
      Tags:
        - Key: Name
          Value: CloudNeta-Private-SN

  CloudNetaIGW: # 인터넷 게이트웨이
    Type: AWS::EC2::InternetGateway
    Properties:
      Tags:
        - Key: Name
          Value: CloudNeta-IGW

  CloudNetaIGWAttachment:# IGW-VPC 연결
    Type: AWS::EC2::VPCGatewayAttachment
    Properties:
      InternetGatewayId: !Ref CloudNetaIGW
      VpcId: !Ref CloudNetaVPC

  CloudNetaPublicRT: # 퍼블릭 라우팅 테이블
    Type: AWS::EC2::RouteTable
    Properties:
      VpcId: !Ref CloudNetaVPC
      Tags:
        - Key: Name
          Value: CloudNeta-Public-RT

  DefaultPublicRoute: # 퍼블릭 라우팅 테이블에 경로추가
    Type: AWS::EC2::Route
    DependsOn: CloudNetaIGWAttachment
    Properties:
      RouteTableId: !Ref CloudNetaPublicRT
      DestinationCidrBlock: 0.0.0.0/0
      GatewayId: !Ref CloudNetaIGW

  CloudNetaPrivateRT: # 프라이빗 라우팅 테이블
    Type: AWS::EC2::RouteTable
    Properties:
      VpcId: !Ref CloudNetaVPC
      Tags:
        - Key: Name
          Value: CloudNeta-Public-RT

  CloudNetaPublicSNRouteTableAssociation: # 퍼블릭 라우팅 테이블 - 퍼블릭 서브넷 연결
    Type: AWS::EC2::SubnetRouteTableAssociation
    Properties:
      RouteTableId: !Ref CloudNetaPublicRT
      SubnetId: !Ref CloudNetaPublicSN

  CloudNetaPrivateSNRouteTableAssociation: # 프라이빗 라우팅 테이블 - 프라이빗 서브넷 연결
    Type: AWS::EC2::SubnetRouteTableAssociation
    Properties:
      RouteTableId: !Ref CloudNetaPrivateRT
      SubnetId: !Ref CloudNetaPrivateSN

  CloudNetaSecurityGroup: # 보안그룹
    Type: AWS::EC2::SecurityGroup
    Properties:
      GroupDescription: Enable HTTP access via port 80 and SSH access via port 22
      VpcId: !Ref CloudNetaVPC
      SecurityGroupIngress:
      - IpProtocol: tcp
        FromPort: '80'
        ToPort: '80'
        CidrIp: 0.0.0.0/0
      - IpProtocol: tcp
        FromPort: '22'
        ToPort: '22'
        CidrIp: 0.0.0.0/0
      - IpProtocol: icmp
        FromPort: -1
        ToPort: -1
        CidrIp: 0.0.0.0/0

  CloudNetaPublicEC2: # 퍼블릭 EC2 인스턴스
    Type: AWS::EC2::Instance
    Properties:
      ImageId: 본인 ami ID
      InstanceType: t2.micro
      KeyName: !Ref KeyName
      Tags:
        - Key: Name
          Value: CloudNeta-Public-EC2
      NetworkInterfaces:
        - DeviceIndex: 0
          SubnetId: !Ref CloudNetaPublicSN
          GroupSet:
          - !Ref CloudNetaSecurityGroup
          AssociatePublicIpAddress: true

  CloudNetaPrivateEC2: # 프라이빗 EC2 인스턴스
    Type: AWS::EC2::Instance
    Properties:
      ImageId: 본인 ami ID
      InstanceType: t2.micro
      KeyName: !Ref KeyName
      Tags:
        - Key: Name
          Value: CloudNeta-Private-EC2
      NetworkInterfaces:
        - DeviceIndex: 0
          SubnetId: !Ref CloudNetaPrivateSN
          GroupSet:
          - !Ref CloudNetaSecurityGroup
      UserData:
        Fn::Base64:
          !Sub |
            #!/bin/bash
            (
            echo "qwe123"
            echo "qwe123"
            ) | passwd --stdin root
            sed -i "s/^PasswordAuthentication no/PasswordAuthentication yes/g" /etc/ssh/sshd_config
            sed -i "s/^#PermitRootLogin yes/PermitRootLogin yes/g" /etc/ssh/sshd_config
            service sshd restart

  Endpoint: # VPC 엔드포인트
    Type: AWS::EC2::VPCEndpoint
    Properties:
      RouteTableIds:
        - !Ref CloudNetaPublicRT
        - !Ref CloudNetaPrivateRT
      VpcId: !Ref CloudNetaVPC
      ServiceName: !Sub 'com.amazonaws.${AWS::Region}.s3'

파일 저장후
